AUSFÜHRUNG GRUNDPLATTEhttps://strato-editor.com/.cm4all/widgetres.php/com.cm4all.wdn.Separatingline/images/thumbnail.svg
NTT

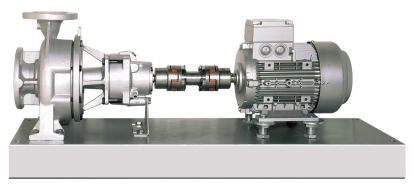

Spiralgehäuse-Kreiselpumpe in Grundplattenbauart
bis PN 16
Förderstrom:
Förderhöhe:
Pumpenaustrittsdruck:
Temperatur Förderflüssigkeit:
Q bis 1250 m³/h
H bis 145m
pd bis 16 bar
t bis 350°C
- Für organische Wärmeträgeröle
- Hauptabmessungen und Nennleistungen nach DIN EN 733
- Grundplattenbauart (Pumpe und Motor auf Grundplatte montiert)
- Trockenaufstellung
- Horizontalaufstellung
- Ausführung mit Lagerträger
- Ausbaukupplung (optional)
ALLHEAT NTWH
Spiralgehäuse-Kreiselpumpe in Grundplattenbauart
bis PN 16
Förderstrom
Förderhöhe
Pumpenaustrittsdruck
Temperatur Förderflüssigkeit
Q bis 1250 m³/h
H bis 100m
pd bis 16 bar
t bis 183/350°C
- Hauptabmessungen und Nennleistung nach DIN EN 733
- Grundplattenbauart (Pumpe und Motor auf Grundplatte montiert)
- Trockenaufstellung
- Horizontalaufstellung
- Ausbaukupplung (optional)
https://strato-editor.com/.cm4all/widgetres.php/com.cm4all.wdn.Separatingline/images/thumbnail.svg
https://strato-editor.com/.cm4all/widgetres.php/com.cm4all.wdn.Separatingline/images/thumbnail.svg
Baureihe ALLHEAT CTWH
Spiralgehäuse-Kreiselpumpe in Grundplattenbauart
bis PN 25
Leistungsdaten:
Förderstrom
Förderhöhe
Pumpenaustrittsdruck
Temperatur Förderflüssigkeit
Q bis 1450 m³/h
H bis 100m
pd bis 25 bar
t bis 400°C
Konstruktive Merkmale
- Gehäuseabmessung und Nennleistung nach DIN EN 22858/ISO 2858
- Grundplattenbauart (Pumpe und Motor auf Grundplatte montiert)
- Trockenaufstellung
- Horizontalaufstellung
- Ausbaukupplung (optional)
Ausführung Blockbauweise
Baureihe NBT
Spiralgehäuse-Kreiselpumpe in Blockbauart
bis PN 10
Leistungsdaten:
Förderstrom
Förderhöhe
Pumpenaustrittsdruck
Temperatur Förderflüssigkeit
Q bis 270 m³/h
H bis 145m
pd bis 16 bar
t bis 350°C
Konstruktive Merkmale:
- Gehäuseabmessungen und Nennleistung nach DIN EN 733
- Blockbauart (Motor über Flansch oder Laterne direkt an Pumpe befestigt)
- Trockenaufstellung
- Horizontalaufstellung
- Steckwelle für IEC-Motor
Baureihe ALLHEAT NBWH
Spiralgehäuse-Kreiselpumpe in Blockbauart
bis PN 10
Leistungsdaten:
Förderstrom
Förderhöhe
Pumpenaustrittsdruck
Temperatur Förderflüssigkeit
Q bis 270 m³/h
H bis 92m
pd bis 16 bar
t bis 183/350°C
Konstruktive Merkmale
- Gehäuseabmessungen und Nennleistung nach DIN EN 733
- Blockbauart (Motor über Flansch oder Laterne direkt an Pumpe befestigt)
- Trockenaufstellung
- Vertikalaufstellung
- Horizontalaufstellung
- Steckwelle für IEC Motor
Baureihe ALLHEAT CBWH
Spiralgehäuse-Kreiselpumpe in Blockbauart
bis PN 25
Leistungsdaten:
Förderstrom
Förderhöhe
Pumpenaustrittsdruck
Temperatur Förderflüssigkeit
Q bis 240 m³/h
H bis 63 m
pd bis 25 bar
t bis 400°C
Konstruktive Merkmale
- Gehäuseabmessungen und Nennleistung nach DIN EN 22858/ISO 2858
- Blockbauart (Motor über Flansch oder Laterne direkt an Pumpe befestigt)
- Trockenaufstellung
- Vertikalaufstellung
- Horizontalaufstellung
- Steckwelle für IEC Motor
